本產品適用于交流額定電壓U(Um)為10(12)kV的架空電力線路
產品標準(GB/T14049-2008)
產品概述
引用標準:GB/T14049-2008,GB/T12527-2008。
額定電壓 35kV及以下銅芯、鋁芯塑料絕緣電力電纜,IEC 60502 —2(1997) 額定電壓 l ~30kV擠包絕緣電力電纜及其附件,產品執行GB/T 14049-2008額定電壓10kV架空絕緣電纜及企業標準進行生產制造。
第 2 部分:額定電壓 6~30kV電纜
DL/T 401-2002高壓電纜選用導則
GB/T 3048-2007電線電纜電性能試驗方法
GB/T 50217-2007 電力工程電纜設計規范
DL/T 5221-2005城市電力電纜線路設計技術規定
GB/T 2952.1-1989 電纜外護層
使用條件
1、海拔高度:不大于 1000m
2、環境溫度: -15℃~+60℃ ,日溫差:15K ,戶外環境濕度(相對濕度),日平均不大于 95%,月平均不大于 90%
3、地震烈度 8 度 ,水平加速度: 0.15g
4、環境污穢等級:Ⅲ級
5、風速:不大于 35m/s
6、敷設溫度不低于-20°C
7、短路時(最長持續時間不超過5秒)導體的最高溫度應補大于250°C
8、敷設條件、安裝位置及環境:敷設環境有直埋、溝槽、排管、溝道、隧道、橋架、豎井等多種方式。 地下敷設時電纜局部可能完全浸于水中。
9、敷設電纜時,電纜允許敷設最低溫度在敷設前24h 內的平均溫度以及敷設現場的溫度不低于 0℃。敷設溫度不低于 0℃, 如低于 0℃,可采取適當措施將電纜加熱到0℃以上。
10、敷設方式為機械牽引敷設或人工敷設。
產品用途
耐候性高密度聚乙烯和耐候性交聯聚乙烯絕緣,電纜優良可靠,同時又具有優良的物理機械性能和電氣性能,耐電痕、耐沿面放電、耐大氣等優點。電纜敷設間隙小,節約線路走廊,減少供電事故發生,保證人身安全。適用于山區、林區、礦區、城市等場合,是全天候的電纜產品。
使用技術條件
1、額定工作電壓和頻率: 8.7/15kV
2、系統接地方式:中性點不接地或經消弧線圈接地系統
3、系統最高運行電壓 : 12 kV
4、額定頻率: 50Hz
5、電纜彎曲半徑:安裝以后不小于12 倍電纜的實際外徑。
6、導體運行溫度:電纜導體的最高額定溫度為 90℃;
7、短路時 ( 最長持續時間不超過 5秒) 電纜導體的最高溫度不超過 250℃。
8、使用壽命 : 不小于 30 年。
型號規格
主要技術條件
本次采購的電纜,其技術參數除符合GB 12706的要求以外,還滿足本標書以下要求。
電纜規格型號YJV22-8.7/15kV銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
結構材料
導體:導體表面光潔、無油污、無損傷屏蔽及絕緣的毛刺、銳邊,無凸起或斷裂的單線。導體為圓形并絞合緊壓,緊壓系數不小于0.9 。銅導體材料為優質無氧圓銅桿。 電纜導體截面 尺寸必須 100%滿足尺寸要求 , 電纜導體材料必須采用國標。
擠出交聯工藝:生產設備:引進芬蘭諾基亞公司的三層共擠交聯設備,配備在線檢測設備(西科拉測經測偏儀)及熱應力消除裝置,同時配有搓轉裝置,保證絕緣同心度,能生產110kV及以 下高壓交聯電纜。 導體屏蔽、絕緣、絕緣屏蔽采用三層共擠工藝,全封閉干式化學交聯。冷卻工藝均勻、充分。
絕緣-絕緣材料:采用可交聯聚乙稀絕緣料,絕緣標稱厚度為 4.5mm,絕緣厚度平均值不小于標稱值,絕緣任一點最小測量厚度不小于標稱值的 90%。任一斷面的絕緣偏心率不大于 8% 。 8.7/15kV 電纜的絕緣偏心度符合下式規定
(t max- t min)/ t max≤8%
式中:
t max——絕緣最大厚度, mm;
t min——絕緣最小厚度, mm;
t n——絕緣標稱厚度, mm。
t max和 t min在絕緣同一斷面上測得。
導體屏蔽
導體屏蔽材料:采用超光滑半導電內屏蔽料導體屏蔽為擠包的交聯半導電層,半導電層均勻地包覆在導體上,表面光滑,無明顯絞線凸紋、不應有尖角、顆粒、燒焦或擦傷的痕跡。在剝離導體屏蔽時,半導電層沒有卡留在導體絞股之間的現象。標稱厚度為 0.7mm,最小厚度不小于 0.6mm。
絕緣屏蔽
絕緣屏蔽材料:采用超光滑半導電外屏蔽料絕緣屏蔽為擠包的交聯半導電層,半導電層均勻地包覆在絕緣表面,表面應光滑,沒有尖角,顆粒、燒焦或擦傷的痕跡。絕緣屏蔽為可剝離型。標稱厚度為:0.7mm。絕緣屏蔽與金屬屏蔽之間有沿纜芯縱向的相色( 黃綠紅 ) 標志帶,其寬度不小于 2mm。
金屬屏蔽
金屬屏蔽由重疊繞包的軟銅帶組成,銅帶連接采用焊接方式,并滿足短路溫度要求。繞包圓整光滑,搭蓋率不小于15%。 三芯屏蔽截面積之和不小于25mm2( 按管狀計算 ) ,且三芯屏蔽接觸良好。
內襯層及填充
纜芯采用非吸濕性材料填充,緊密無空隙。纜芯中間也填充,三芯成纜后外型圓整。不圓度不大于 10%。
電纜最大外徑 - 電纜最小外徑
電纜不圓度 = ×100%
電纜標稱外徑
內襯層為擠包聚氯乙烯護套料。內襯層厚度平均值不小于標稱值,任一點最小厚度不小于標稱值的 85%。
鎧裝
鋼帶鎧裝采用雙層鍍鋅鋼帶, 繞包平整光滑,鋼帶規格符合 GB2952.2-89第4.2.1 的規定。
外護套
外護套采用 PVC料擠包。外護套厚度平均值不小于標稱值,任一點最小厚度不小于標稱值的 80%電纜不圓度不大于 10%,計算方法同 4.2.7 條。
成品電纜標志
成品電纜的外護套表面連續凸印或印刷廠名、型號、電壓、導體截面、制造年份和計米長度標志,不得連續 500mm內無標志。
電纜盤賣方應用鐵木結構電纜盤。電纜盤能承受所有在運輸,現場或在任何氣象條件下戶外至少儲存 10 年期間可能遭受的外力作用。并且電纜盤承受在安裝或處理電纜時所可能遭受的外力作用不會損傷電纜及盤本身。電纜盤筒體最小直徑符合電纜最小彎曲半徑。
試驗
電纜在制造、處理、實驗、檢驗過程中,買方有權監造和見證,賣方不得拒絕。買方技術人員的工作不對廠家產品質量負責。
在出廠和抽樣試驗前30天,賣方預先告知買方,買方在10天內答復賣方是否去見證。如買方放棄見證,則賣方把所作的試驗以試驗報告的形式提交買方。
出廠試驗
每批電纜出廠之前,制造廠必須對每盤電纜按 GB12706以及本招標書要求進行出廠試驗。
出廠試驗報告除附在電纜盤上以外,還匯總?cè)菰瓦_買方。

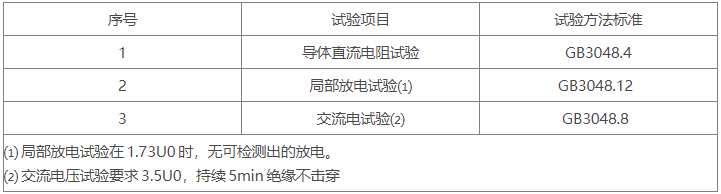

出廠試驗項目
結構尺寸、技術性能
抽樣試驗
抽樣試驗按 GB12706及下表要求進行。并將試驗報告提交買方。
抽樣試驗項目
型式試驗
如賣方已對相同型號的電纜按同一標準進行過型式試驗,并且獲得該架空絕緣導線的省級或市級的產品鑒定證書,則可用檢驗報告代替。如不符合,買方有權要求賣方到通過國家計量認證的電力部電氣設備質量檢驗測試中心重做型式試驗,費用由賣方負責。重做的型式試驗按 GB12706及本招標書要求進行。
安裝后電氣試驗
電纜線路工頻耐壓 2Uo/5min; 或者直流耐壓 4Uo/15min。5.6.2 外護套直流耐壓(如有可能時)。
雷電沖擊耐受電壓之峰值 75kV。
外護套沖擊耐壓 20kV。
技術特性:
1、導體采用緊壓圓形絞合的銅、鋁導體。
2、絕緣分別采用耐候型聚氯乙烯(用于JKV、JKLV型).聚乙烯(用于JKY、JKLY),交聯聚乙烯(用于JKYJ、JKLYJ和JKLYJ/O型)和高密度聚乙烯(用于JKLYJQ型)。
3、額定電壓0.6/1KV的絕緣架空電纜應經受3500V、1min電壓試驗。
4、額定電壓10KV的絕緣架空電纜應經受18KV(輕型為12KV)、1min電壓試驗。單芯電纜電壓試驗應在電纜進入室濕水中1小時后進行。
8、運輸、儲存、安裝、運行和維護規則
電纜妥善包裝在符合 GB4005規定要求的電纜盤上交貨。
電纜交貨使用電纜盤,電纜兩端有可靠的防水密封保護,電纜盤上標明:盤號、電纜型號、規格、長度、毛重、廠名、正確旋轉方向及制造年月和供方名稱。
封盤方式依據運輸條件而定。
出廠試驗報告用塑料袋封裝附在導線盤內。
交貨要求
根據雙方的協議以任意長度交貨。
電纜應整齊卷繞在交貨盤上,端頭應密封良好.露出電纜盤外面的長度應滿足測試要求,一只交貨盤上只允許卷 繞同一型號規格的電纜。
當雙方無協議時,執行GBT/14049-2008標準之規定。
