UGEFP盾構機露天礦用高壓橡套軟電纜
介紹：
UGEFP盾構機電纜（掘進設備用采掘機電纜）產品適用于額定電壓8.7/15kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。盾構機電纜，是供露天礦及地下掘進重型設備用盾構掘進機。
中文名：
盾構機電纜
型號及名稱：
T 額定電壓（Uo/U）kV
UGEFP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25盾構機用電纜（露天礦用高壓橡套軟電纜）
UGEFHP 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25盾構機用耐寒電纜（露天礦用高壓耐寒橡套軟電纜）
名 稱：
露天礦用耐寒高壓橡套軟電纜
電 壓：
3.6/6 6/10 8.7/15 12/20 14/25
盾構機電纜產品用于額定電壓14/25kV以下
露天礦及地下掘進重型設備用盾構掘進機、地鐵、鐵路、公路、市政、水電等隧道工程。
產品執行標準
Q/SL225-94乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜?！抖軜?gòu)機高壓橡套軟電纜》企業標準
用途：
電纜適用于額定電壓為8.7/15kV及以下隧道盾構機及類似設備的電源連接。電纜具有柔軟性可移動作用。
使用范圍：
適用于額定電壓Uo/U為8.7/15kV盾構機用電纜。
使用特性：
電纜的額定電壓為6kv； 電纜的長期工作溫度為+65℃。 電纜的最小彎曲半徑為電纜直徑的6倍。 電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。《盾構機高壓橡套軟電纜 》企業標準
用途
本產品適用于額定電壓8.7/15KV及下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。
使用特性
1.電纜導體最高額定溫度為90℃。
2.短路時（最長持續時j旬不超過5秒）電纜導體的最高溫度不超過250℃
3.電纜允許最低環境溫度：UGEFP型：-15℃； UGEFHP型：-33℃
4.電纜允許最小彎曲羋徑:用于固定設備時為6D；以自由活動方式連接10D；用電纜盤收放時為12D；用轉向?qū)л啎r為15D (其中D為電纜直徑）。
型號及名稱
產品名稱：
UGF高壓盾構機橡套軟電纜 3.6/6KV橡套軟高壓電纜 6/10KV橡膠軟高壓電纜 3.6/6KV橡套高壓軟電纜－6/10KV高壓橡套電纜
型號及名稱：
UGF-6000V橡套軟電纜
UGFP高壓橡套電纜
UG-6000V礦用橡套軟電纜
6000高壓橡套電纜
6KV高壓橡套電纜
10000V橡套高壓電纜
10KV橡套高壓電纜
UGF10KV橡套高壓電纜
UG10KV高壓橡套電纜
執行標準：
TLL/J30-2000，SL.JT215—90 UGEFP和UGEFHP型電纜由3根絕緣的主線芯和1個（或3個）地線組成。成纜后外面擠包黑色氯丁橡皮護套。該電纜采用導體、絕緣、電場均勻、安全可靠。導體長期工作溫度可達90，
用 途：
交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械等。
使用特性：
電纜的額定電壓為6kv；
電纜的長期工作溫度為+65℃。
電纜的最小彎曲半徑為電纜直徑的6倍。
電纜的規格應符合表1規定
芯數×截面 導體結構 根數/線徑 絕緣標稱厚度 護套標 稱厚度 標稱外徑 電線主芯直流電阻歐/千米 主線芯 地線芯
ugf 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30
ugf 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91
ugf 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21
ugf 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78
ugf 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.5546、
技術性能：
20℃時導體直流電阻見表1。
成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。
成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
交貨要求：
電纜的交貨長度應不小于100m允許長度不小于20m
短段電纜交貨，其交貨數量應不超過交貨總長度的10％
長度計量誤差應不超過±0.5％。
盾構機高壓橡套軟電纜UGEFP、UGEFHP
最低環境溫度：
UGEFP型電纜-15℃，UGEFHP型電纜為-35℃
導電線芯：
采用鍍錫軟銅線，其性能符合GB3956—83。
導體：
導體外面擠包半導電橡皮 絕緣：采用乙丙橡皮，其性能符合GB7594.8—87中XJ—30A型。 絕緣：絕緣外面擠包半導電橡皮
地線：
導體包覆半導電橡皮。
成纜：
3個主線和1個地線圍繞半導電橡皮填芯按右向成纜。3個地線時分別放在主線芯之間，不增加成纜外徑。
護套：
護套橡皮性能符合GB7594.7—87中XH—03A型護套橡皮。UGEFP型電纜采用黑色氯丁橡皮護套。UGEFHP型電纜采有黑色耐寒氯丁橡皮護套。
電纜標志：
電纜的表面印有型號、電壓、規格及制造廠名稱。

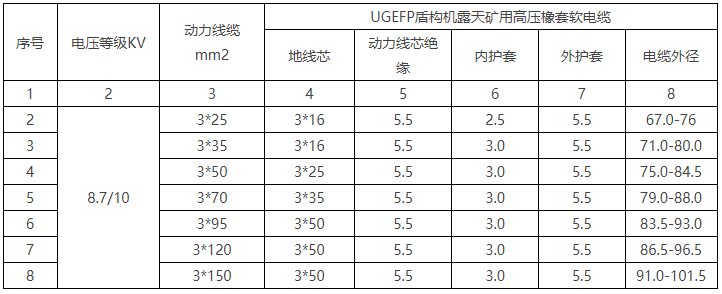

結構尺寸及技術參數
電纜的使用及其注意事項：
1、在安裝電纜前首先檢查產品是否跟設備所配備的型號規格相一致，是否能滿足生產的正常需要，安裝時必須注意將絕緣屏蔽表面層處理干凈。
2、用電纜時，機電工應嚴格按規定進行操作和安裝，在運行過程中時刻對電纜的運行情況進行檢測，并將檢查的結果予以記錄，防止電纜在運行中受到外力的損傷或其他原因造成的電纜短路、斷路。
3、停機以后，對電纜進行全面的檢查，發現問題及時處理。
