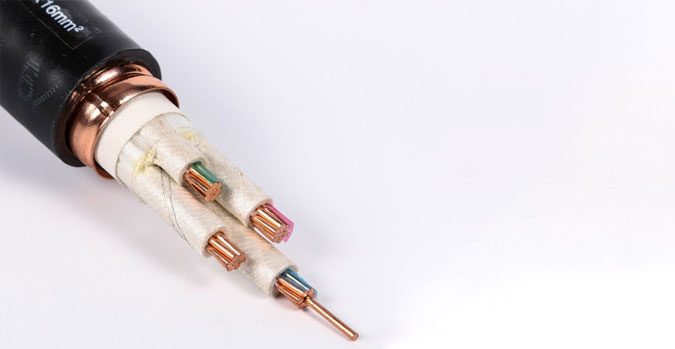

電纜應該怎么選型

首先,通過功率求出電流,就是用功率除電壓再除根號三,再除功率因素.所求出來的就是電流.

其次,找本電纜的樣本,注意所得樣本后標的電纜載流量是要乘以系數的.系數可以在設計手冊中查找,一般我習慣乘以0.75.

然后,用剛才計算所得的電流,乘以1.2,去對應樣本中所標載流量找電纜型號(有很多種你要事先根據設計要求來選品種),或者查到對應的電纜型號后放大一級,這樣就不用乘以1.2了.

其實選電纜也不能籠統的用放大級數來選,要根據此條電纜所走的長度,計算壓降,要根據電纜所拖的負荷的性質來.比如一些直接啟動的電機,就要求電纜選的比計算電流大一號的.拖用戶的照明,還要打一個同時系數.

簡單來說,就是依據計算電流對應載流量進行選擇.

延伸閱讀

從變電站到開閉所需要多大規格電纜(1.5KM長)，從開閉所到1200、2600、3200KVA配電室需要多大規格電纜?

首先要算出載流量，然后再選擇電纜規格。

比如1200KVA變壓器高壓電纜按安全載流量選擇。

估計你的高壓是10KV

電流I=S/1.732U=1200/1.732/10=69A

查表:用25平方毫米，如果有1.5KM，那么就選擇大二級的，用50平方的就OK了。

電纜選型，請問在中央空調機房布線過程中，若已經某水泵功率為P ，應當如何選擇電纜型號及規格？

如果是變頻相對簡單。如果是軟啟動、硬啟動就比較麻煩。

1、電纜材質：鋁纜、鋁合鑫纜、銅纜，其它。（以下以銅纜為例）

2、電費敷設方式：明裝、直埋、套管（以下以明裝為例）（直埋、套管要型號增加一倍）

3、一次用電開始選擇電纜；

主機、水泵、照明、其它動力是共用電纜，還分開選擇。比如建立三級箱。

總電纜線：各功率之和，（可以查表，也可以估算）

以下估算：銅纜型號=功率之和/380/10（變頻）（硬啟動*3）

4、二次用電開始選擇電纜：

是否共用一個箱子，但空開肯定各是各的。

各設備電纜（主機）：銅纜型號=功率之和/380/10（變頻）（硬啟動*3）

其它動力用電：銅纜型號=功率之和/380/10。
