什么鋁合金電纜載流量如下為您解答

鋁合金電纜在電纜行業除了消防系統電纜外、正逐步代替銅芯電纜；但很多用戶在選用鋁合金電纜時不知道具體鋁合金電纜載流量技術參數，下面勝華電氣小編就來介紹下常用的鋁合金電纜載流量、電纜外徑及電纜重量等技術參數。

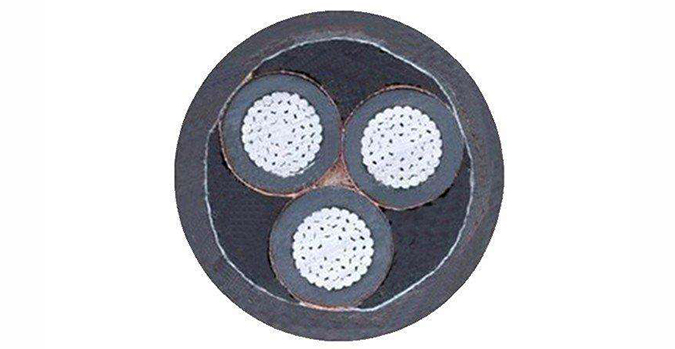

一、鋁合金電纜

鋁合金電纜是以AA8000系列鋁合金材料為導體，采用特殊緊壓工藝和退火處理等先進技術發明創造的新型材料電力電纜。鋁合金電纜在電工鋁中加入合金元素，同時通過工藝調整，使得鋁合金導體的機械性能大幅提高，避免純鋁導體的伸長率低、抗蠕變性能差、柔韌性差的問題，增加電纜系統的連接可靠性。

二、常用鋁合金電纜YJLHV電纜載流量表

1、YJLHV鋁合金電纜，又稱TC90鋁合金電纜，0.6/1kV單芯交聯聚乙烯絕緣聚氯乙烯護套鋁合金電力電纜載流量、外徑和電纜重量表

以上主要是鋁合金電纜常用型號YJLHV電纜也就是TC90型號電纜的技術參數，如想了解更多規格型號可向鋁合金電纜技術參數提供的上海勝華電氣獲取。從國外了解到美國成功應用合金電纜40余年，從未出現過任何安全事故。這是在全國快速推廣應用新型材料合金電力電纜的重要原因之一。

該型號電纜表示的其他型號分別為：YJHLV、YJGLHV、YJXLHV、YJLHBV、YJLHV；是一種非鎧裝合金電纜最高工作溫度90度℃，可用于非燃性建筑工程；主要應用于機場、軍事基地、辦公大樓、住宅、酒店、超市、院校、體育場、醫院、工廠廠房等建設工程。

鋁合金電纜優缺點及鋁合金電纜型號規格

鋁合金電纜的優點

1、抗蠕變性能

鋁合金導體的合金材料與退火處理工藝減少了導體在受熱和壓力下的“蠕變”傾向，相對于純鋁，抗蠕變性能提高300%，避免了由于冷流或蠕變引起的松弛問題。

2、抗拉強度和延伸率

鋁合金導體相比于純鋁導體，由于加入了特殊的成分并采用了特殊的加工工藝，極大的提高了抗拉強度，且延伸率提高到30%，柔韌性比銅高33%，彈性低40%，使用更加安全可靠。

3、熱膨脹系數

熱膨脹系數用來計算在溫度變化時材料的尺寸變化。鋁合金的熱膨脹系數與銅相當，多年來鋁連接器一直可靠地用于銅和鋁導體，且當今使用的大部分電氣連接器都是用鋁制造的，這尤其適合鋁合金。所以鋁合金導體與連接器的膨脹和收縮完全一致。

4、連接性能

用鋁合金制造的電氣連接與用銅導體制造的連接一樣安全穩定。鋁合金的成分大大改進了其連接性能，當導體退火時，添加的鐵產生高強度抗蠕變性能，即使在長時間過載和過熱時，也能保證連接穩定。

5、自重承載力強

鋁合金改善了純鋁的抗拉強度，鋁合金電纜可支撐4000米長度的自重，銅電纜只能支撐2750米。這種優勢在大跨度的建筑（如體育場館）配線時體現得尤為突出。

6、防腐蝕性能

鋁固有的防腐性能源自當鋁表面與空氣接觸時形成薄而堅固的氧化層，這種氧化層特別耐受各種形式的腐蝕。而合金中添加的稀土元素又能進一步改善鋁合金的耐腐蝕性能，特別是電化學腐蝕。鋁能承受惡劣環境的特點使其被廣泛應用于托盤內電纜的導體，以及許多工業元件和容器。腐蝕的產生通常與不同的金屬在潮濕環境中的連接有關，可使用相應的保護措施來防止腐蝕的發生，比如使用潤滑油、抗氧化劑和保護涂層。堿性土壤和某些類型的酸性土壤環境對鋁有較大的腐蝕性，所以直埋敷設的鋁導體應使用絕緣層或模壓護套防止腐蝕。在含硫的環境中，例如鐵路隧道和其它類似地方，鋁合金的抗腐蝕性能大大優于銅。

7、柔韌性

鋁合金有很好的彎曲性能，其獨特的合金配方、加工工藝，使柔韌性大幅提高。鋁合金比銅柔韌性高30%，反彈性比銅低40%。一般銅纜的彎曲半徑為10~20倍外徑，而鋁合金電纜彎曲半徑僅為7倍外徑，更容易進行端子連接。

8、鎧裝特性

國內常用的鎧裝電纜，大多采用鋼帶鎧裝，安全級別低，在受到外界破壞力時，其抵御能力差，容易導致?lián)舸?，且重量重，安裝成本相當高，加之耐腐蝕性能差，使用壽命不長。而我們根據美國標準開發的金屬連鎖鎧裝電纜，采用的是鋁合金帶連鎖鎧裝，其層與層之間的連鎖結構，保證電纜能經受外界強大的破壞力，即使電纜遭受較大的壓力和沖擊力時，電纜亦不易被擊穿，提高了安全性能。同時鎧裝結構使電纜與外界隔離，即使在火災時，鎧裝層提高了電纜的阻燃耐火級別，降低了火災的危險系數。鋁合金帶鎧裝結構相對于鋼帶鎧裝，其重量輕，敷設便利，可免橋架安裝，能減少20%~40%的安裝費用。根據使用場所的不同可以選擇不同的外護套層，使鎧裝電纜的用途更加廣泛。

9、緊壓特性

單從體積電導率方面考慮，鋁合金不及銅，但我們開發的導體不僅從材料性能方面作出了改進，而且在工藝方面也取得大的突破，我們采用超常規的緊壓技術，使緊壓系數達到0.93，而異型線的緊壓系數能達到0.95，在國內屬于首創。通過最大極限的緊壓，可以彌補鋁合金在體積導電率上的不足，使絞合導體線芯如實心導體一般，明顯的降低線芯外徑，提高導電性能，在同等載流量情況下導體外徑只比銅纜大10%。

鋁合金電纜的缺點

1、鋁合金電纜應用范圍的禁區

鋁合金電纜最好不要應用在人口密集的高層建筑上，基于安全的考慮，一般工程師會使用銅纜作為人口密集的高層建筑的豎井供電干線。

2、不適用16mm的線纜

鋁合金電纜對于較大截面的電纜線優勢比較大。中國建筑學會建筑電氣分會與國際組織IEEE的技術人員曾就鋁導體電纜的應用問題在上海舉辦過一次論壇，會上得出的結論為：16mm2以下的線纜，因機械強度的問題主張用銅導體。因鋁導體的重量小于銅導體，所以對于較大的截面，鋁導體優勢較為明顯。

3、鋁合金電纜不適宜使用在重要場合

鋁電纜的應用范圍主要是比較普通的建筑，例如工廠、學校、住宅、商業建筑等一些領域。在一些普通的領域鋁導體電纜完全可以取代銅纜來使用。但是在一些比較重要的場所和一些特殊的場所，例如城市供電主干線路、大型電廠電站、重污染環境等一些不易維修的環境下，鋁導體電纜并非是最佳選擇。因?yàn)檫@些場所必須保證供電的安全性與可靠性，要求供電的穩定性非常高，還是使用安全性更高的銅纜作為第一選擇會比較好點。

鋁合金電纜規格型號

國內常見鋁合金規格型號

1、YJHLV(TC90)型鋁合金電纜，即：交聯聚乙烯絕緣聚氯乙烯護套鋁合金電力電纜，是一種非鎧裝合金電纜；

2、YJHLV8(AC90)型鋁合金電纜，即：交聯聚乙烯絕緣鋁合金帶連鎖鎧裝鋁合金電力電纜，是一種靈活的自鎖鋁鎧裝合金電纜；

3、YJHLV82(ACWU90)型鋁合金電纜，即：交聯聚乙烯絕緣鋁合金帶連鎖鎧裝聚氯乙烯護套鋁合金電力電纜，是一種靈活的自鎖鋁鎧裝護套合金電纜；

4、YJHLV22型鋁合金電纜，即：交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套鋁合金電力電纜，鎧裝層使用高強度雙鋼帶鎧裝；

5、YJHLY83型鋁合金電纜，即：交聯聚乙烯絕緣鋁合金帶連鎖鎧裝聚聚烯烴護套鋁合金電力電纜，是一種無鹵低煙的自鎖鋁鎧裝合金電纜；

國外常見鋁合金規格型號

AC90、ACWU90、SER、SEU、RW90、RWU90、MC、UD-1350、UD-8000、MHF、XHHW-2等等型號。
