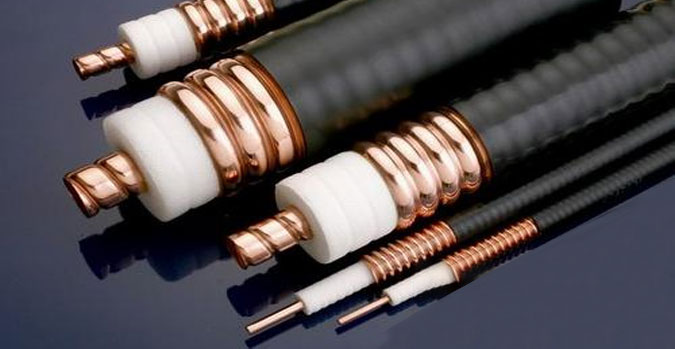

射頻同軸電纜型號

1、SYV：實心聚乙烯絕緣射頻同軸電纜，同軸電纜，無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）。

2、SYWV（Y）：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程。

3、SYWV（Y）、SYKV有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線+物理發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）。

射頻同軸規格和主要參數

SYV-75-5:SYV代表視頻線，75代表阻抗為75歐姆，-5代表線材的粗細。

SYV75-5-1（A、B、C）

S：射頻Y：聚乙烯絕緣V：聚氯乙烯護套A：64編B：96編C：128編。

75：75歐姆5：線徑為5MM1：代表單芯。

射頻電纜作用

SYV電纜的作用：監控中常用的視頻線主要是SYV75-3和SYV75-5兩種。如果要傳輸視頻信號不是在200米內可以用SYV75-3，如果在350米范圍內就可以用SYV75-5。

SYV電纜的使用環境：設備的支架連線，閉路電視（CCTV），共用天線系統（MATV）以及彩色或單色射頻監視器的轉送。這些應用不需要選擇有特別嚴格電氣公差的精密視頻同軸電纜。視頻同軸電纜的特征電阻是75歐姆，這個值不是隨意選的。物理學證明了視頻信號最優化的衰減特性發生在77歐姆。在低功率應用中，材料及設計決定了電纜的最優阻抗為75歐姆。
