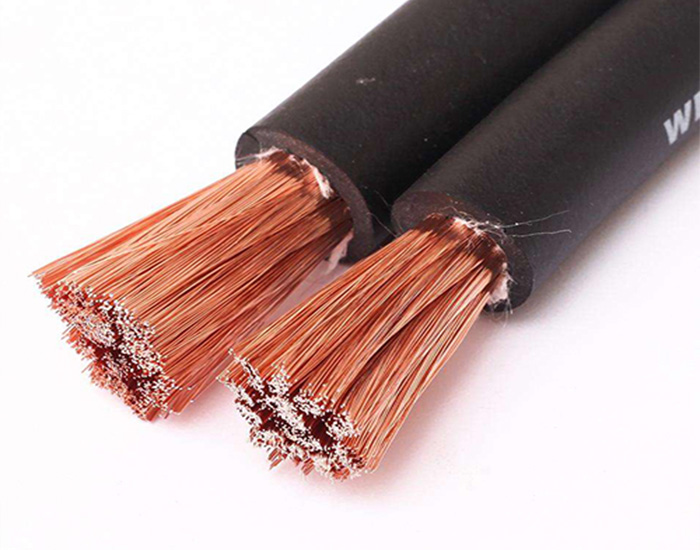

電焊機電纜常用規格

常用電焊機電纜線的規格型號有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。

標準：GB5013.6—1997國家標準

電壓：200V

材料：護套采用天然橡膠

電焊機電纜型號

YH：橡套電焊機電纜

YHF：氯丁或其他相當?shù)暮铣蓮椥泽w橡套電焊機電纜

電焊機電纜的特性：

(1)YH電焊機電纜是在低電壓(最高電壓為200V)大電流的條件下工作,要求具有一定耐性。

(2)焊把線電纜長期允許工作溫度不應超過65℃。

(3)電機引接線電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。

(4)在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能好。

(5)使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。

(6)有時會碰到熱焊件,要求耐熱變形性好。

(7)經常移動,要求外徑小,重量輕。由于對此種電纜電性能要求不高,且使用環境條件復雜,在結構上要求滿足各種復雜的環境因素是不適宜的。使用時注意改善使用條件,防止外來破壞。

(8)YHF電焊機電纜/YH電焊機電纜電阻小、電壓低；工作壓力一般為450v到750v。

(9)電焊機電纜中YH電纜主要是用在低電壓，大電流的條件下來工作的，必須要有較強的耐性。

(10)電焊機電纜焊的工作溫度長期不得超過65攝氏度。

應用：

適用于各種焊機，送絲機，連接線及接地，電焊機用二次側接線及連接電焊鉗。

電焊機電纜敷設注意事項：

施工現場臨時用電安全技術規范（JGJ46—2005）第9.5.2規定： 交流弧焊機變壓器的一次側電源線長度不應大于5m，其電源進線處必須設置防護罩。第9.5.3條規定 電焊機械開關箱中的漏電保護器必須符合本規范第8.2.10條的要求。交流電焊機械應配裝防二次側觸電保護器。第9.5.4條規定： 電焊機械的二次線應采用防水橡皮護套銅芯軟電纜，電纜長度不應大于30m，不得采用金屬構件或結構鋼筋代替二次線的地線。

怎么根據電焊機型號選電纜

銅芯線截面積 直徑 允許長期電流

2.5 mm2  1.78mm 16A~25A

4 mm2  2.2mm 25~32A

6 mm2  2.78mm 32~40A

鋁芯線截面積 直徑 允許長期電流

2.5 mm2  1.78mm 13A~20A

4 mm2  2.2mm 20~25A

6 mm2  2.78mm 25~32A

以上是電焊機選擇電源線的一些小數據（在焊機最大輸出電流500以下都可以按以上的來計算和選擇）,對于焊機2次側的電纜選擇應是焊機最大輸出電流，這樣就不會存在什么安全隱患了?？傊€是因根據電焊機說明和名牌上的要求和輸出功率及電流來選擇合適的電纜，其實就是選擇相應截流量的電纜。
