性能要求:
1、水冷電纜外護套膠管耐擊穿電壓V≧2300V。
2、水冷電纜外護套膠管耐工作水壓P≧0.6Mpa。
3、外護套膠管與電極接口處冷卻水無滲漏。
4、軟體導線與電極在專用設備上冷擠壓緊固。
5、200mm2標稱截面積的試驗拉力為15KN,在此基礎上,水冷電纜標稱截面積每增加100mm2,試驗拉力值相應增, 加5KN。
6、水冷電纜的最大表面溫升(包括連接處)不大于40K。
水冷電纜的特點

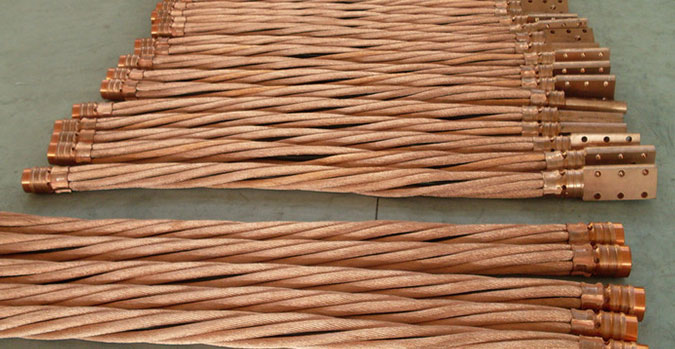

1、普通水冷電纜電極使用銅管及銅排焊接而成,與設備連接不緊密;導線采用銅裸線絞制,彎曲半徑大;外護套管使用普通橡膠軟管,耐壓低;套管與電極采用普通卡箍緊固,密封性不好,易漏水。優質水冷電纜電極采用整體銅棒車、銑加工而成,表面做鈍化或鍍錫處理;導線使用鍍錫銅絞線或漆包線經數控繞線機編織而成,柔軟度高,彎曲半徑小;外護套管使用具有加強夾布層的合成橡膠管,耐壓高。套管與電極使用紫銅卡箍在專業設備上冷擠壓緊固,密封性好,不易漏水。
2、水冷電纜外護套膠管耐擊穿電壓V≧2300V。水冷電纜外護套膠管耐工作水壓P≧0.6Mpa。外護套膠管與電極接口處冷卻水無滲漏。軟體導線與電極在專用設備上冷擠壓緊固。200mm2標稱截面積的試驗拉力為15KN,在此基礎上,水冷電纜標稱截面積每增加100mm2,試驗拉力值相應增,加5KN。水冷電纜的最大表面溫升(包括連接處)不大于40K。
