礦物絕緣電纜簡介簡介

礦物絕緣電纜是采用特殊的生產工藝，由銅導體、氧化鎂絕緣材料、銅或銅合金護套構成的，具有不燃、無煙、無毒和耐火的特點；外護套可采用有機材料，滿足礦物絕緣電纜對無鹵、低煙、阻燃的要求。

礦物質絕緣電纜國家標準

1、BTTZ電纜：標準號GB/T13033《額定電壓750V及以下礦物絕緣電纜及終端》

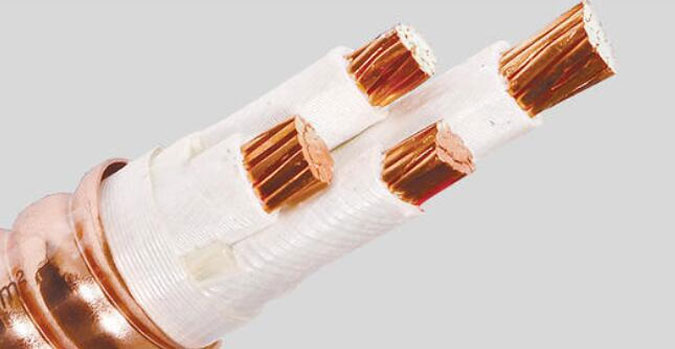

2、YTTW電纜（RTTZ）：GB/T 34926-2017《額定電壓0.6/1kV及以下云母帶礦物絕緣波紋銅護套電纜及終端》

3、NG-A（BTLY）和BBTRZ執行企業標準和國際標準（英標BS6287CWZ）

使用范圍：

根據礦物絕緣電纜的優良特性，除在消防設備領域使用礦物絕緣電纜的規范要求外，還可用于下列領域：

1）在地下室需要穿越防火區的地方，使用礦物絕緣電纜分布，可以更多地反映防火電纜的優點。

2)建筑物電梯房內的所有電梯、屋頂和景觀照明電氣設備均應以礦物絕緣電纜分發。

3）由于大型商店有分銷渠道等，鋪設礦物絕緣電纜方便，因此采用礦物絕緣電纜作為配送干線是一個很好的選擇。

由于這種電纜的全部材料都是采用無機材料，所以它就具有一些其他電纜所不可能具有的優點:

1、耐火：這種電纜中所用的二種材料銅和氧化鎂都是無機物，因此這種并電纜不會燃燒，也不會助燃。銅護套在1083℃下熔融，而氧化鎂絕緣材料則在2800℃下固化。

2、操作溫度高：該電纜可耐連續運作溫度高達250℃。但是，在緊急情況下，這種電纜可在接近銅護套熔點的溫度下，在短時間內繼續運作。

3、壽命長：這種電纜中的無機材料可保證電纜具有穩定性、壽命長和耐火性。

4、防爆性：這種電纜中高度壓實的絕緣材料，可阻止蒸汽、氣體和火焰在與電纜連接的設備零件之間通過。

5、防水：由于其無縫金屬護套，礦物絕緣電纜即使浸泡在水中也可以繼續運行。

6、機械強度高：這種電纜堅固耐用，可經受劇烈的機械破壞，而不會損害其導電性能。

7、接地：對于這種電纜來說，獨立的接地導線是不需要的，因為此電纜所用的銅護套已起到接地導線的作用，可提供極好的低接地電阻。

8、耐腐蝕性高：這種電纜的銅護套具有高耐腐蝕性，對于大多數的裝置來說，它不需要采取附加的防護措施。但電纜的銅護套易遭受化學品腐蝕，在工業染污嚴重的地方，應使用包有塑料外護套保護礦物絕緣電纜。

礦物質絕緣電纜分類

1、剛性防火電纜。國內型號名稱為BTTZ（Q）銅芯銅護套電纜，結構上以銅棒做導線芯、氧化鎂填充物做絕緣、銅管做護套，經過多次高溫拉拔制成。銅芯銅護套電纜于1896年為瑞士人發明，具有載流量大的特點，但鑒于當時的技術條件，產品結構存在歷史的局限性。

2、柔性防火電纜。國內型號名稱為BBTRZ（Q）柔性礦物絕緣防火電纜，結構上以韌煉銅絞線作為導線，以無機礦物合金云母帶與礦物化合物作為絕緣與護套。柔性礦物絕緣防火電纜，于 1984年為瑞士斯圖特公司發明，不僅秉承了BTTZ電纜的防火、大載流量特性，同時對BTTZ電纜結構上的先天不足做了重大改進。

3、其他過渡性防火電纜。介于以上兩種礦物電纜之間，國內陸續研制出YTTW、BTLY、HFTGB等過渡性的金屬外護套、銅絞線結構的柔性防火電纜，準柔性或稱半柔性的防火電纜，但是國際上未出現這些結構，《中國消防手冊》也未納入這些產品。

礦物絕緣電纜的主要型號

1、輕型礦物絕緣電纜

（1）BTTQ 輕型銅芯銅護套礦物絕緣電纜；

（2）BTTVQ輕型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜；

（3）LSF-BTTQ 輕型銅芯銅護套低煙無鹵外護套礦物絕緣電纜；

2、重型礦物絕緣電力電纜

（1）BTTZ重型銅芯銅護套礦物絕緣電纜；

（2）BTTVZ重型銅芯銅護套聚氯乙烯外護套礦物絕緣電纜；

（3）LSF-BTTZ重型銅芯銅護套低煙無鹵外護套礦物絕緣電纜

 使用范圍

根據礦物絕緣電纜的優良特性，除在消防設備領域使用礦物絕緣電纜的規范要求外，還可用于下列領域：

1、在地下室需要穿越防火區的地方，使用礦物絕緣電纜分布，可以更多地反映防火電纜的優點。

2、建筑物電梯房內的所有電梯、屋頂和景觀照明電氣設備均應以礦物絕緣電纜分發。

3、由于大型商店有分銷渠道等，鋪設礦物絕緣電纜方便，因此采用礦物絕緣電纜作為配送干線是一個很好的選擇。
