簡介

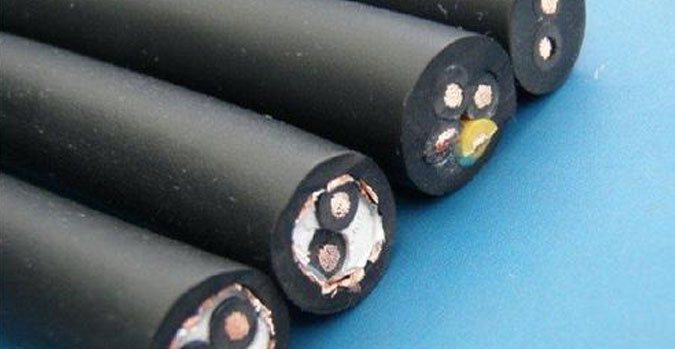

礦用電力電纜為煤礦用額定電壓1KV及以下固定敷設用電纜zmjt051，適用于煤礦井下的電力傳輸。

礦用電力電纜使用條件

線芯長期允許工作溫度為65℃，電纜敷設溫度不低于0℃，電纜允許最小彎曲半徑為15（D+d）±5%。

MA礦用電纜型號名稱

MVV 聚氯乙烯絕緣聚氯乙烯護套礦用電力電纜 礦井中電能傳輸線路，但不能承受機械外力作用

MVV22 煤礦用聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 礦井中電能傳輸線路，能承受一定機械外力

MVV32 煤礦用聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 礦井中電能傳輸線路，能承受一定的拉力

MV42 聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套礦用電力電纜 礦井中電能傳輸線路，能承受較大的拉力

MA礦用電纜截面的選擇

電纜截面的選擇包括高壓電纜截面的選擇和低壓電纜截面的選擇，并以低壓電纜截面的選擇為主。電纜主芯線的選擇；一般采區低壓供電線路都比較長，在運行中電纜流過電流會產生壓降而發熱。為保證電纜和電動機的正常工作，在選擇電纜截面時，應遵守以下原則：

（1）電纜正常運行時，其實際溫升應不超過絕緣所允許的最高溫升。

（2）按電纜線路工作時的允許電壓損失進行選擇。

（3）電纜截面的選擇要滿足機械強度的要求。

MA礦用電纜材料用量計算公式

銅的重量習慣的不用換算的計算方法：截面積*8.89=kg/km

如120平方毫米計算：120*8.89=1066.8kg/km

1、電纜導體用量計算公式：(Kg/Km)=d^2 * 0.7854 * G * N * K1 * K2 * C /

d=銅線徑 G=銅比重 N=條數 K1=銅線絞入率 K2=芯線絞入率 C=絕緣芯線根數

2、電纜絕緣用量計算公式：(Kg/Km)=(D^2 - d^2)* 0.7854 * G * C * K2

D=絕緣外徑 d=導體外徑 G=絕緣比重 K2=芯線絞入率 C=絕緣芯線根數

3、電纜外被用量計算公式：(Kg/Km)= ( D1^2 - D^2 ) * 0.7854 * G

D1=完成外徑 D=上過程外徑 G=絕緣比重

4、電纜包帶用量計算公式：(Kg/Km)= D^2 * 0.7854 * t * G * Z

D=上過程外徑 t=包帶厚度 G=包帶比重 Z=重疊率(1/4Lap = 1.25)

5、電纜纏繞用量計算公式：(Kg/Km)= d^2 * 0.7854 * G * N * Z

d=銅線徑 N=條數 G=比重 Z=絞入率

6、電纜編織用量計算公式：(Kg/Km)= d^2 * 0.7854 * T * N * G / cosθ

θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目數 / 25.4 / T

d=編織銅線徑 T=錠數 N=每錠條數 G=銅比重

(常見材料比重：銅8.89;銀10.50;鋁2.70;鋅7.05;鎳8.90;錫7.30;鋼7.80;鉛11.40;鋁箔麥拉1.80;紙1.35;麥拉1.37;PVC 1.45;LDPE 0.92;HDPE 0.96;PEF(發泡)0.65;FRPE 1.7;Teflon(FEP)2.2;Nylon 0.97;PP 0.97;PU 1.21;棉布帶0.55;PP繩0.55;棉紗線0.48)

7、電纜護套厚度=(擠護套后的周長—擠護套前的周長)/2π

8、電纜護套厚度=(擠護套后的周長—擠護套前的周長)×0.1592

9、電纜絕緣厚度最薄點：標稱值×90%-0.1

10、電纜單芯護套最薄點：標稱值×85%-0.1

11、電纜多芯護套最薄點：標稱值×80%-0.2

12、電纜鋼絲鎧裝根數={π×(內護套外徑+鋼絲直徑)｝÷(鋼絲直徑×λ)

13、電纜鋼絲鎧裝重量=π×鋼絲直徑2×ρ×L×根數×λ

14、電纜絕緣及護套的重量=π×(擠前外徑+厚度)×厚度×L×ρ

15、電纜鋼帶的重量={π×(繞包前的外徑+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)

16、電纜包帶的重量={π×(繞包前的外徑+層數×厚度)×層數×厚度×ρ×L｝/(1±K)

其中:K為重疊率或間隙率，如為重疊，則是1-K;如為間隙，則是1+K

“ρ”表示：材料比重，“L”表示：電纜長度，“λ”表示：絞入系數

MA礦用電纜材料成本計算

電纜材料成本計算公式：原料成本(元/Km)=U×B×(1+E)

U：電纜單價(元/Kg)，B：電纜材料用量(Kg/ Km)，E：電纜材料制程中原料消耗量(%)

電線電纜制程一般損耗率：束絞 0.20%﹔絕緣0.50%﹔集合0.20%﹔立式包帶0.10%﹔編織0.10%﹔外被2.20%﹔剪線1.80%
