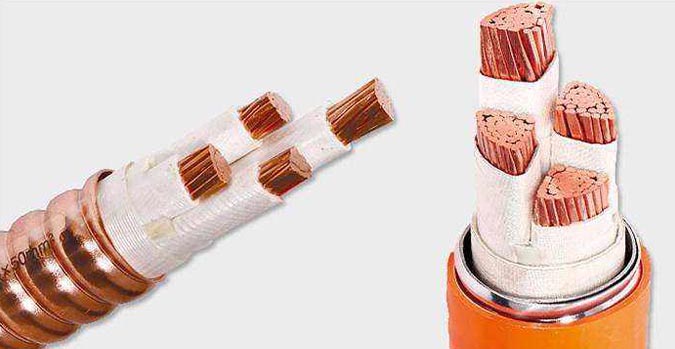

產品結構

導 體：采用多股銅絞線。

絕 緣：采用耐高溫合成云母帶機械繞包。

填充層：采用無堿玻璃纖維密實填充。

護 套：采用銅帶縱包后焊接成銅管，再經連續滾軋波紋成型。

使 用：本產品為國內原創，國際上沒有原型。產品較之BTTZ系列相比，保持了高度防火特性的同時，可以做到連續大長度，95㎜2以內也可以做成多芯成組電纜，克服了接頭過多、施工難度過大的缺點。

主要特性

1.防火性能優越，耐火等級超過英國標準BS6387-1994中規定的C類950℃~1000℃1.5h燃燒要求，同時，在燃燒中能承受水噴與機械撞擊。

2.連續生產長度長，不管是單芯，還是多芯電纜，其長度能滿足供電長度需要，長度可達2000米以上。中間無需任何接頭。

3.截面大、單芯電纜截面可達630mm2，多芯電纜可達240 mm2。

4.具有柔性，電纜可以盤在電纜盤上，其彎曲半徑>20D。

5.燃燒時無毒無煙，燃燒后不產生任何有害氣體，是一種環保綠色產品。

6.過載能力大，電纜不僅載流量大，而且具有較大的過載能力。過載時電纜的允許工作溫度達250℃。

7.耐腐蝕性好，無機礦物絕緣防火電纜采用銅護套不需要穿管，銅護套耐腐蝕性好。

8.無電磁干擾，電纜與信號、控制等電線電纜同時敷設時，無機礦物絕緣防火電纜在銅護套的屏蔽下，不會對信號線、控制電纜傳輸?shù)男盘柈a(chǎn)生干擾。

9.安全性好，該電纜除了在火焰中正常供電，起動滅火設備，減少火災損失，同時對人身安全也特別可靠，其銅護套是最好的接地線，大大提高了接地保護靈敏度和可靠性。

10.無機礦物絕緣防火電纜的運輸和安裝近似于普通電纜，比較簡單。

11.經濟性好，無機礦物絕緣防火電纜由于制作工藝先進，安裝簡單，再同等條件下其綜合費用比BTTZ礦物絕緣電纜明顯降低。

產品執行標準

產品執行標準：

1.JG/T 313-2011額定電壓750V及以下金屬護套無機礦物絕緣電纜及終端。

2.BS 6387:1994在火焰條件下電纜保持電路完整性的性能要求。

3.遵循相應的企業標準。

使用要求

1、安裝條件：適宜梯架方式明敷，也可以橋架敷設或埋設，單根單芯不宜穿金屬管。

2、安裝工藝：有專用連結件，具體參照廠家《安裝指導手冊》。

3、注意事項：電纜的支持與固定

A、水平吊架允許跨距 1）電纜外徑≤20㎜，允許跨距400㎜

2)電纜外徑>20㎜，允許跨距800㎜。

B、垂直支架允許跨距 1）電纜外徑≤20㎜，允許跨距1500㎜

2)電纜外徑>20㎜，允許跨距1000㎜ 。

C、在電纜橋架中敷設，固定電纜的允許跨距可參照a、b項。

D、電纜的彎曲半徑為20D（電纜外徑）。

E、單芯電纜的固定，不應采用磁性閉合的高導磁材質構成，例如用鐵絲捆扎等，可以用非磁性材料固定，或磁性不閉合磁質構件固定。

F、單芯電纜的固定構件的機械強度，應驗算短路電動力條件。固定間距應避免交流震動及其噪聲。

G、分割電纜銅護套嚴禁用鋼鋸及易產生金屬屑或毛刺的工具。

H、電纜開剝接頭處嚴禁有金屬及毛刺嵌入無機絕緣材料中。
