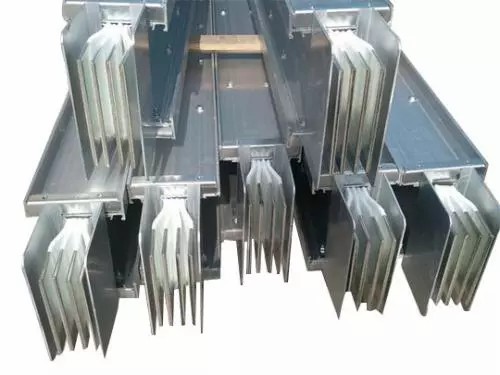

CMX系列密集型母線系統（母線槽）是由銅、鋁母線柱構成的一種封閉的金屬裝置，用來為分散系統各個元件分配較大功率。在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜，普遍應用在：高層建筑的層間供電、廠房的平面配電、低壓柜之間的聯絡、變壓器連接端的進線系統。

CMX系列密集型母線系統PK電纜：優勢總結

 載流能力

CMX系列密集型母線系統:大：250A～5000A

電纜: ?。?jiǎn)胃男倦娎|一般最大580A

系統結構

CMX系列密集型母線系統:簡潔清爽：線性設計、結構簡單

電纜: 錯綜復雜：回路較多，布線復雜

占用空間

CMX系列密集型母線系統:?。航Y(jié)構緊湊

電纜: 大：約為母線槽的3-4倍

散熱性能

CMX系列密集型母線系統:高：母線為密集型結構，外殼采用高導熱性能的鋁合金型材，散熱方式為整體式熱傳導，熱傳導效率高，散熱性能好。

電纜: 低：電纜的芯線絕緣和外皮絕緣材料散熱性能差，在橋架內多層敷設時，散熱性能更差。

絕緣性能

CMX系列密集型母線系統:高：130/180℃

電纜: 低：95/105℃

 安全性能

CMX系列密集型母線系統:高：回路少、故障點少

電纜: 低：?jiǎn)为?dú)敷設電纜，回路多，故障點多

 安裝強度

CMX系列密集型母線系統:?。?jiǎn)喂?jié)長度一般最大不超過3米，安裝省時、方便，安裝成本低。

電纜: 大：技術難度大、施工周期長、人為因素多、隱患點多。線路越長，施工難度越大。

 操作性能

CMX系列密集型母線系統:方便：可在就近位置的插接箱內操作

電纜: 煩瑣：配電室的開關柜內操作

 系統配置

CMX系列密集型母線系統:簡單：母線單元通用性、互換性強，所有零部件可以拆卸后重新組裝使用；系統擴展既可以增加母線長度也可以增加分接單元（插接箱）。

電纜: 復雜：系統擴展必須增加回路，電纜必須重新由配電室引至設備。

以一條1000米長800A的輸電線路為例：

CMX系列密集型母線系統與電纜對比總結：

1、可滿足最大5000A額定電流；而電纜需多根并聯。

2、5000A LD母線截面僅為240x180mm，節約空間，而電纜需要很大的空間。

3、母線槽可在離設備最近的位置進行控制，而電纜必須在配電室控制。

4、母線配有標準的安裝支架，無需其他支撐；電纜必須用單獨的橋架或管道進行敷設。

5、母線槽壽命可達50年，并可重復使用。而電纜較短，不可以重復使用。

6、母線槽的分接口可增加分接回路，而電纜必須在配電室開始敷設。

7、安裝母線的保險費用比較低，而電纜相對較高。
