電力電纜的基本結構有哪些？

電力電纜按絕緣材料分為:油浸紙絕緣電力電纜、塑料絕緣電力電纜與橡皮絕緣電力電纜。

電力電纜的基本結構由線芯(導體)、絕緣層、屏蔽層和保護層四部分組成。

(1)線芯：線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。

(2)絕緣層：絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。

(3)屏蔽層：15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。

(4)保護層：保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜

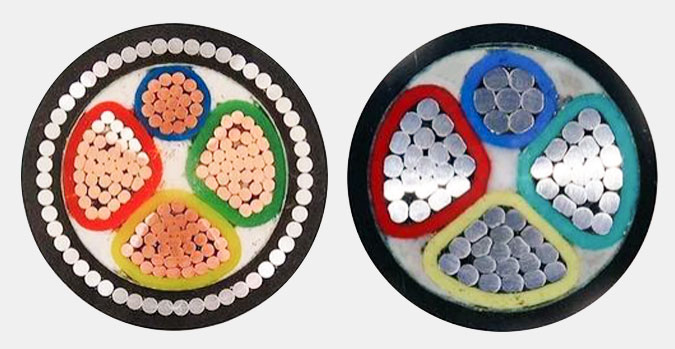

一般電力電纜結構

電力電纜的品種很多，就以現在使用較為廣泛的交聯聚乙烯絕緣電纜來說。

3.6/6kV—26/35kV 三芯交聯聚乙烯絕緣鋼帶鎧裝電力電纜結構：從外到里－外護套、鋼帶鎧裝、內護套、包帶、填充、鋼帶屏蔽、絕緣、導體屏蔽、導體。

3.6/6kV—26/35kV三芯交聯聚乙烯絕緣鋼絲鎧裝電力電纜結構：從外到里－外護套、鋼絲鎧裝、內護套、包帶、填充、鋼帶屏蔽、絕緣、導體屏蔽、導體。

3.6/6kV—26/35kV單芯電力電纜的基本結構相同。

上傳：6kV—35kV 交聯聚乙烯絕緣電力電纜 電纜結構圖

電力電纜有什么優勢？

主要優點1占地少。一般埋設于土壤中或敷設于室內，溝道，隧道中，線間絕緣距離小，不用桿塔，占地少，基本不占地面上空間。2可靠性高。受氣候條件和周圍環境影響小，傳輸性能穩定，可靠性高。3具有向超高壓，大容量發展的更為有利的條件，如低溫，超導電力電纜等。4分布電容較大。5維護工作量少。6電dian擊可能性小。

電力電纜規格型號有哪些?

VV(VLV)聚氯乙烯絕緣聚氯乙烯護套電力電纜

VY(VLY)聚氯乙烯絕緣聚乙烯護套電力電纜

YJV(YJLV)交聯聚乙烯絕緣聚氯乙烯護套電力電纜

YJY(YJLY)交聯聚乙烯絕緣聚乙烯護套電力電纜

括號中L代表鋁芯電纜

腳標22代表鋼帶鎧裝緣聚氯乙烯護套

腳標23代表鋼帶鎧裝緣聚氯烯護套

腳標32代表細鋼絲鎧裝緣聚氯乙烯護套

腳標33代表細鋼絲裝緣聚氯烯護套

電力電纜的規格是怎樣的？

電力電纜的規格可以按照不同的切入點分為多種規格，我們就大致將他們歸為三類。一，按照字母的大寫情況，這個一般是按照它的絕緣性和耐溫強度劃分的，可以分為Z、L、Q、F、ZR、NH五種。二，電力電纜可以按照數字分為多種情況(因為情況太多，不一一舉例)，我們要明白組合數字第一為是代表金屬符號，第二位是代表絕緣外皮，52就是代表著高強合金絕緣電力電纜。三，按照實際使用情況分類，分為外部使用電力電纜和內部使用電力電纜。

電力電纜的基本分類有哪些？

電力電纜的基本分類有以下：

1、油浸紙絕緣電力電纜：以油浸紙作絕緣的電力電纜。其應用歷史最長。它安全可靠，使用壽命長，價格低廉。主要缺點是敷設受落差限制。自從開發出不滴流浸紙絕緣后，解決了落差限制問題，使油浸紙絕緣電纜得以繼續廣泛應用。

2、塑料絕緣電力電纜：絕緣層為擠壓塑料的電力電纜。常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡單,制造加工方便，重量輕，敷設安裝方便,不受敷設落差限制。因此廣泛應用作中低壓電纜，并有取代粘性浸漬油紙電纜的趨勢。其最大缺點是存在樹枝化擊穿現象，這限制了它在更高電壓的使用。

3、橡皮絕緣電力電纜：絕緣層為橡膠加上各種配合劑，經過充分混煉后擠包在導電線心上，經過加溫硫化而成。它柔軟，富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。

電力電纜的試驗有哪些？

電纜線路施工完畢，須經試驗合格后方可辦理交接驗收手續投入運行。電力電纜的試驗項目如下：①校潮試驗；②電纜油樣試驗。③直流耐壓試驗與泄漏電流的測量。④正序、零序阻抗及電阻、電容的測量。⑤充油電纜線路的其他試驗。

進行電力電纜試驗時，所采取的安全措施有：

(1)電力電纜試驗要拆除接地線時，應征得工作許可人 的許可（根據調控人員指令裝設的接地線，應征得調控人員的許 可）方可進行，工作完畢后立即恢復。

(2)電纜耐壓試驗前，加壓端應做好安全措施，防止人員誤 人試驗場所。另一端應設置圍欄并掛警告標示牌。如另一端是上 桿的或是鋸斷電纜處，應派人看守。

(3)電纜耐壓試驗前，應先對設備充分放電。

(4)電纜的試驗過程中，更換試驗引線時，應先對設備充分 放電，作業人員應戴好絕緣手套。

(5)電纜耐壓試驗分相進行時，另兩相電纜應接地。

(6)電纜試驗結束，應對被試電纜進行充分放電，并在被試 電纜上加裝臨時接地線，待電纜尾線接通后才可拆除。

一般國標線有以下幾個特點:

1、國標線每卷為100+-5米，如果你家買的線達不到這個長度即為非標線。論壇上有很多人買的線為50米一卷，這顯然是在騙你。

2、線徑，國標的線的實際粗細應與你要買的線的粗細相差不大，一般為零點幾毫米，好的銅芯線顏色為紫色泛紅光為上品，而黃色的為劣品。

3、導線的絕緣層 一般國標線的絕緣層比非標的要薄(非標的線

在采購線纜的時候要注意哪些？

1、看外表。產品外觀光滑圓整，色澤均勻.

2、看包裝。選購時注意包裝精美，印刷要清晰，型號規格、廠名、廠址齊全。

3、察看“CCC”認證標識。所有生產企業必須取得中國電工產品認證委員會認證的“CCC”認證，在合格證     或產品上有“CCC”認證標志。

4、看檢驗報告。

5、看導體。導體有光澤，直流電阻、導體結構尺寸等符合國家標準要求。

6、量電線電纜長度。長度一定要與標稱的米數相符。國家規定每百米允許誤差±0.5米。

國標線的絕緣層一般很難用指甲掐下來，但非標線卻很容易被掐下來，這是因為非標的電線絕緣層一般采用的是回收塑料?？瓷虡?國標線都有正規機器打印的商標，上面有產地，商標，產品名稱，長度。最重要的一個特點，就是長度這一項，正規國標在長度這一欄都有機器打上100米的標志。如果這一欄為空白或是手寫的，則為非標線。國標線的商標上有國家強制的3C認證標志，如無此標，請不要使用。

非標線價格比國標線偏宜，但長度嚴重縮水，實際算下來，按元/米來算，買國標線比買非標的線要劃算很     多，且非標線各項指數都比國標線差很多，如額定載流量，老化時間，絕緣等級。

現在市場上的電線有國標和非標兩種，顧名思義，國標就是此產品各項性能指標符合國家標準，可以放心使用，
