識別電纜的重要性

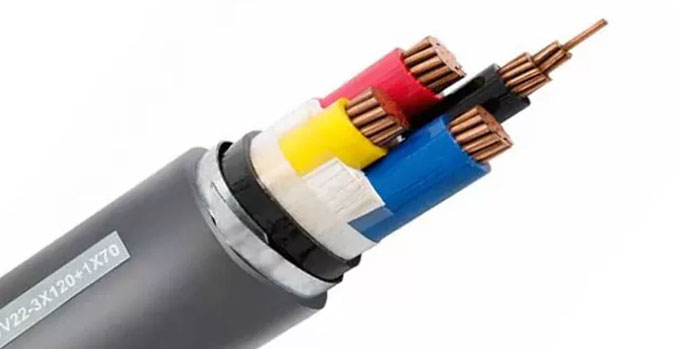

電纜分為信號電纜和動力電纜。動力電纜是傳輸電能的載體，電網系統也是由一根根的電纜組成。從源頭發電廠到終端用戶端的用電都是依靠著電纜的傳輸。在新建鋪設電纜的時候，供電部門都會對電纜的走向、標識做好記錄備案，避免日后電力檢修時出現電纜以及電力設備混淆的情況，導致重大安全事故。

什么情況需要查找電纜

需要進行電纜查找的時候一般就是在地埋電纜溝或者在大型建筑物里。這兩種情況是在我們?nèi)庋劭床磺咫娎|走向的時候才會借助電纜識別儀進行查找。比如一條電纜溝里有十根一樣的電纜，知道這條始端是接在變壓器上的，可是經過長距離的走線，到了電纜末端我們就分不清楚那根線是那根了，這時候我們就可借助識別儀進行查找做好電纜兩端的標識。

識別儀查找方法原理

對于電纜識別我們分為帶電識別和不帶電識別兩種情況。查找運行中的電纜時，我們使用電纜識別儀的耦合法，發射鉗卡住電纜始端通過信號發射器向電纜饋入周期性的單極性電壓脈沖；當電纜停電或還未通電時可使用直連法，信號發射器直接通過導線將脈沖信號施加在電纜銅芯上。在末端測量時我們用接收鉗卡住電纜，當從測量電纜上檢測到脈沖信號后，接收機表盤指針就會向“正確”方偏轉，如若不是這根電纜表盤指針就會指向“錯誤”。在多根電纜中我們用排除法進行測量識別就可找到所需的電纜了。
