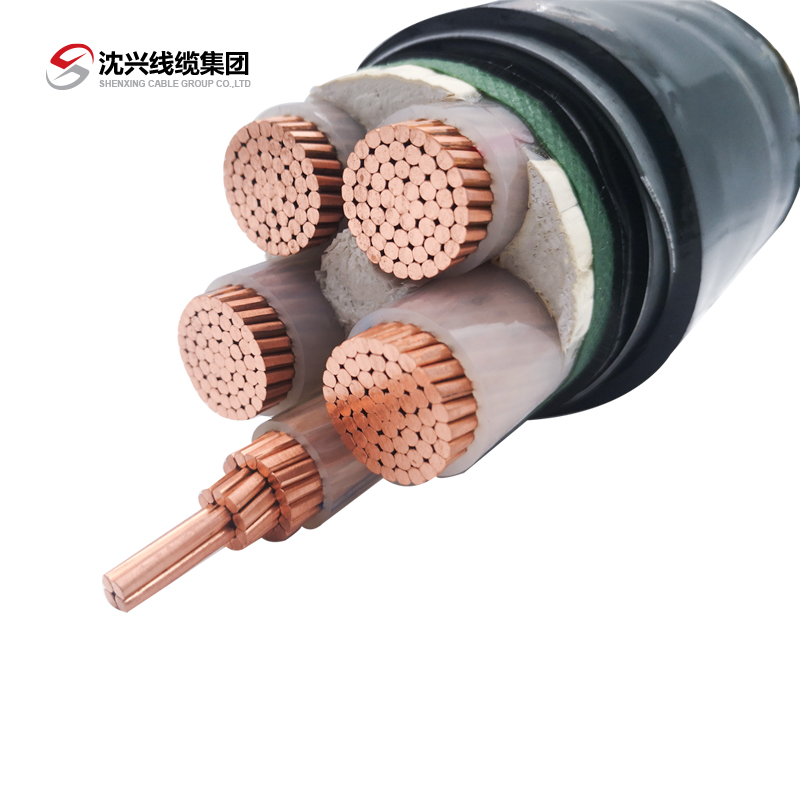

煤礦用交聯聚乙烯絕緣電力電纜

1、品牌/型號：沈興/MYJV，MYJV22,MYJV32,MYJV42

2、電線最大外徑：國標（mm）mm

3、護套材質：聚氯乙烯護套

4、絕緣材料：交聯聚乙烯絕緣

5、電壓等級：中、低壓電力電纜（35千伏及以下）

6、線芯材質：無氧銅

7、標稱截面：3*50+1（mm2）mm2

8、絕緣厚度：國標（mm）mm

9、產品用途：產品適用于煤礦井下額定電壓10KV及以下固定敷設用、作為煤礦井下電力的傳輸。

10、執行標準：MT818.13-1999。

11、使用條件：電纜導體的最高額定溫度為90℃，敷設電纜時的環境溫度不低于0℃，電纜允許最小彎曲半徑為15（D+d）±5%。

12、煤礦用交聯聚乙烯絕緣電力電纜：交聯聚乙烯絕緣電纜是一種適用于配電網等領域的電纜，具有PVC絕緣電纜無法比擬的優點。它結構簡單、重量輕、耐熱好、負載能力強、不熔化、耐化學腐蝕，機械強度高。

13、用途本產品為煤礦用交聯聚乙烯絕緣電力電纜系列產品。適用于額定電壓10kV及以下銅芯固定敷設阻燃電力電纜。

14、使用條件電纜導體最高額定溫度為90℃；短路時(最長持續時間不超過5s)電纜導體最高溫度不超過250℃。

15、型號名稱見表1表1型號名稱MYJV-0.6/1煤礦用交聯聚乙烯絕緣聚氯乙烯護套電力電纜MYJV22-0.6/1

一、執行標準

（產品執行標準：MT818.13-1999）

二、用途

1、電纜導體的長期允許工作溫度為90℃。

2、短路時（最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。

3、本產品為煤礦用交聯聚乙烯絕緣電力電纜系列產品。適用于額定電壓10kV及以下銅芯固定敷設阻燃電力電纜。交聯聚乙烯絕緣電力電纜是民用工程常用的電纜類別，包 含普通型、阻燃型、耐火型和無鹵低煙阻燃型等。交聯聚乙烯絕緣電力電纜具有髙機械強度，耐環境應力，優良的電氣性能，耐化學腐蝕，重量輕，結構簡單和使用方便 等特點。本產品適用于交流額定電壓為0。6kV/lkV及以下的 輸配電線路上。

4、阻燃電力電纜的主要特點是電纜不易著火或著火時延緩損 壞的時間，適用于電纜敷設密集程度較高的發電站、地鐵、隧 道、高層建筑、大型工礦企業、油田、煤礦等場所。耐火電力電纜的主要特點是電纜除了能在正常的工作條件 下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運 行，適用于核電站、地鐵、隧道、高層建筑等有防火安全^求 和需要緊急消防救生的地方。低煙無鹵阻燃型電纜的特點是電纜不僅具備阻燃性能，而 且具有低發煙性和無害性（毒性和腐蝕性較?。?，適用于對電 纜阻燃、煙密度、毒性指數等有特別要求的場所，如地鐵、隧道、核電站等。

交聯聚乙烯絕緣電力電纜的材質

主要分為兩種材質的，一種是銅芯的，而另一種材料是鋁芯的。銅芯的交聯聚乙烯絕緣電力電纜主要有以下幾種：yjv,yjv22,yjv32。yjv的全稱是交聯聚乙烯絕緣聚氯乙烯護套電力電纜，它的主要作用是用來承受一定強度的敷設牽引的，一般來說，交聯聚乙烯絕緣聚氯乙烯護套電力電纜主要都是鋪設在室內、隧道、電纜溝或者是管道之中，不過交聯聚乙烯絕緣聚氯乙烯護套電力電纜也可以埋在松散的土壤里面。

使用條件

電纜導體最高額定溫度為90℃；短路時(最長持續時間不超過5s)電纜導體最高溫度不超過250℃。

使用特性:

(1)電纜導體的最高額定溫度為70℃。

(2)短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過160℃。

(3)敷設電纜時的環境溫度不低于0℃，最小彎曲半徑應不小于電纜外徑的10倍。

礦物絕緣電纜的優點

1、礦物絕緣電纜的全部材料都是使用無極材料制作而成的，因此礦物絕緣電纜的優點也是其他電纜做不能具有的。

2、礦物絕緣電纜使用的是銅和氧化鎂都是無機物，因此礦物絕緣電纜具有很好的耐火型，不會出現燃燒的情況，而且也不會助燃。

3、礦物絕緣電纜內部含有經過高強度壓實的絕緣材料，因此可以對蒸汽還有氣體以及一些火焰起到很好的阻止作用。而且直徑比其他的相同電流的電纜要小。

三、電纜的型號、名稱

其中MYJV22,MYJV32,MYJV42為礦用鎧裝電纜。

礦用電力電纜規格：

 煤礦用交聯聚乙烯絕緣電力電纜

煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜MYJV22-0.6/1KV

 1、產品命名

⑴電纜的命名由六部分組成：

其中：一、第二、第三、第四、第五部分　構成電纜的型號；第六部分構成電纜的規格。

⑵命名標記

第一部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。

第二部分：用大寫字母V表示聚氯乙烯絕緣材料代號；用大寫字母YJ表示交聯聚氯乙烯絕緣材料代號。

第三部分：用大寫字母V表示聚氯乙烯護套（內襯層）材料代號。當電纜有外護層時，本部分表示內襯層的材料特征。

第四部分：電纜外護層型號，應按鎧裝層和外被層的結構順序用阿拉伯?dāng)?shù)字表示。每一數字表示所采用的主要材料。在一般情況下，型號由2位數字組成。

煤礦用聚氯乙烯絕緣聚氯乙烯護套電力電纜MVV-0.6/1KV標準中所涉及的鎧裝層和外被層所用材料的數字及含義符合下表的規定。

第五部分：煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜MYJV22-0.6/1KV額定電壓等級，用U0/U表示，單位為KV。

第六部分：用阿拉伯?dāng)?shù)字分別表示電纜芯數及標稱截面積，二者之間以“×”連接。標稱截面積為mm2。

 2、煤礦用交聯聚乙烯絕緣聚氯乙烯護套電力電纜MYJV-0.6/1KV產品標志

⑴絕緣線芯識別標志。絕緣線芯識別標志應符合GB6995的相應規定。

⑵成品電纜的護套表面應用壓印方式或顏色明顯區別于護套顏色的油墨印制產品標志。產品標志應包括如下內容：

a）制造廠名稱；

b）電纜型號及規格；

c）質檢中心頒發的產品合格證號。

d）印字必須清晰、耐擦，印字間隔不超過1m。

⑶在電纜內部或外部，允許制造廠設置其它標志，但其它標志的使用不得損害規定印字的明顯性和清晰度。

⑷包裝標志

每卷或每盤電纜上應附標簽，標明如下內容：

a）制造廠名稱；

b）產品型號及規格；

c）長度及毛重；

d）制造年月或生產批號；

e）產品標準編號；

f）質檢中心頒發的產品合格證號。

3、煤礦用聚氯乙烯絕緣電力電纜

⑴型號

煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜MYJV22-0.6/1KV型號見表1

⑵規格

煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜MYJV22-0.6/1KV規格應符合表2規定

煤礦用移動類阻燃軟電纜

1、命名內容

電纜的命名由八部分組成：

其中：一、第二、第三、第四、第五部分構成電纜的型號；第六、第七、第八部分構成電纜的規格。

2、命名標記

第一部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。

第二部分：使用特征代號反映電纜所使用的場合，用表1所示的大寫字母表示。

第三部分：用表2所示的大寫字母表示電纜的結構特征。

第四部分：用大寫字母E表示絕緣或護套采用彈性體材料。

第五部分：用阿拉伯?dāng)?shù)字表示額定電壓U0/U，單位為KV。

第六部分：用阿拉伯?dāng)?shù)字分別表示動力線芯數及標稱截面積，二者之間以“×”連接。

第七部分：用阿拉伯?dāng)?shù)字分別表示地線芯數及標稱截面積，二者之間以“×”連接。

第八部分：用阿拉伯?dāng)?shù)字分別表示輔助線芯數及標稱截面積，二者之間以“×”連接。

第四部分和第五部分之間用“－” 連接，第六、第七、第八部分之間用“＋”連接。

3、電纜識別標志

⑴井下用不同電壓等級電纜的護套宜采用不同的識別顏色，見表3。

⑵電纜護套表面應用壓印方式或顏色明顯區別于護套顏色的油墨印制產品標志。產品標志應包括如下內容：

a）制造廠名稱；

b）電纜型號及規格；

c）質檢中心頒發的產品合格證號；

d）印字必須清晰、耐擦，印字間隔不超過1m。

⑶包裝標志。每卷或每盤電纜上應附標簽，且標明如下內容：

a）制造廠名稱；

b）產品型號及規格；

c）長度及毛重；

d）制造年月或生產批號了；

e）標準編號；

f）質檢中心頒發的產品合格證號。

4、額定電壓0.66/1.14KV采煤機屏蔽監視加強型軟電纜

⑴型號。電纜型號見表4

⑵規格。電纜規格應符合表5的規定。

5、定電壓0.66/1.14KV及以下移動軟電纜

⑴型號。電纜型號見表6。

⑵規格。電纜規格應符合表7、表8、表9的規定。

6、額定電壓3.6/6KV及以下屏蔽軟電纜

⑴型號。電纜型號見表10。

交聯聚乙烯電力電纜進水的原因

(1)保管不善。新買的成筒電纜，其兩頭均使用塑料密封套封住，但用去其中一段之后，余下的就用塑料紙一裹，外面只用繩子綁扎，如此造成密封性不好，時間一長，水汽就會滲入電纜。

(2)敷設不慎。電纜敷設時，其用塑料紙裹住的電纜頭有時會浸泡在水中，使水進入電纜。另外在牽引和穿管時，會發生外護套破裂現象，使電纜進水。

(3)電纜頭制作不及時。電纜敷設后，未能及時進行電纜頭制作，使未經密封處理的電纜端150口長期暴露在空氣中，甚至浸泡在水中，使水汽大量進入電纜。

(4)電纜制作時大意。在制作電纜頭（包括終端頭和中間接頭）時，由于制作人員的大意，電纜端頭有時會滑入有積水的電纜井中，導致電纜進水。

(5)電纜運行故障。在運行中，當電纜發生中間接頭擊穿等故障時，電纜井中的積水便會沿著缺口進入電纜；在建筑工地，由于外力引起電纜破損或擊穿，也會發生電纜進水。

聚氯乙烯、聚乙烯、交聯聚乙烯三種電纜絕緣的區別

聚乙烯 英文簡稱PE，它是乙烯的聚合物，無毒。容易著色，化學穩定性好，耐寒，耐輻射，電絕緣性好。它適合做食品和藥物的包裝材料，制作食具，還可做電子工業的絕緣材料等。如：本安計算機用屏蔽電纜（或稱本安DCS系統用電纜）

聚氯乙烯 英文簡稱PVC，是氯乙烯的聚合物。它化學穩定性好，耐酸、堿和有些化學藥品的侵蝕。它耐潮濕、耐老化、難燃。它使用時溫度不能超過60℃，在低溫下會變硬。聚氯乙烯分軟質塑料和硬質塑料。軟質的主要制成薄膜，作包裝材料、防雨用品、農用育秧膜等，還能作電纜、電線的絕緣層、人造革制品。硬質的一般制成管材和板材，管材用作水管和輸送耐腐蝕性流體管，板材用作各種貯槽的襯里和地板。如：0.6/1kv聚氯乙烯絕緣電力電纜
