0.3/0.5kV級煤礦用電鉆電纜（MT818.8-2009 )

使用條件

額定電壓為0.3/0.5KV.

電纜導體的長期允許工作溫度為65℃。

電纜的最小彎曲半徑為電纜直徑的6倍。

MYQ電纜適用于煤礦井下照明，輸送機 機聯鎖與信號設備 礦用橡套軟電纜 型號 產品名稱 用 途

一 、用途

本產品為礦用橡套軟電纜系列產品。適用于煤礦井下額定電壓0.3/0.5kV及以下電鉆用的電源連接線。

二、使用特征

線芯長期允許工作溫度為65℃，電纜的最小彎曲半徑為電纜直徑的6倍

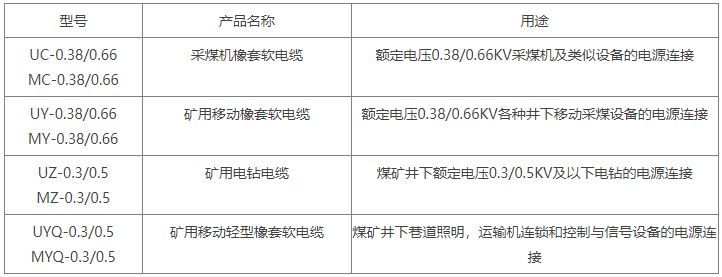

三、型號、名稱

四、規格尺寸

技術性能

電纜的電氣性能及絕緣和護套力學性能,符合GB3048、GB2951。

交貨要求

根據雙方的協議以任意長度交貨。

電纜應整齊卷繞在交貨盤上,端頭應密封良好,露出電纜外面的長度應滿足測試要求,一只交貨盤上只允許卷繞同一型號規格的電纜.

當雙方無協議時,可按下表要求交貨.

五、技術性能

電纜絕緣和護套力學性能，符合GB7594-88規定。

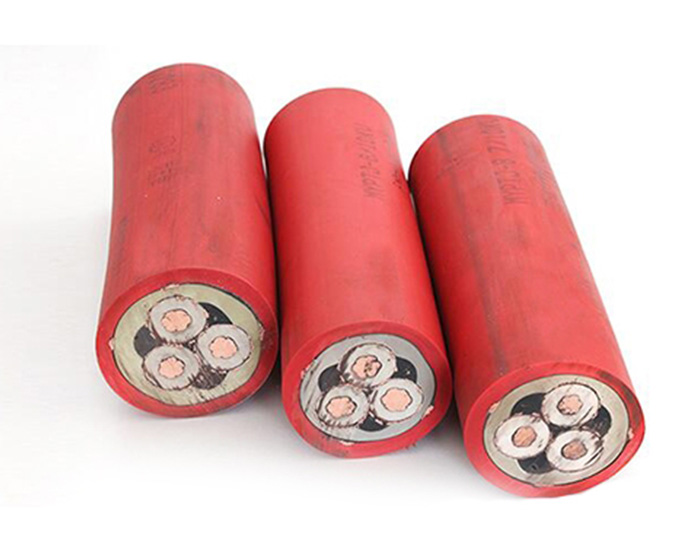

MZ礦用電鉆電纜 3*4平方電鉆電纜

礦用移動屏蔽橡套軟電纜額定電壓8.7/10kV及以下金屬屏蔽監視型軟電纜

用途適用于額定電壓8.7/10kV及以下的井下移動變壓器及類似設備的電源連接。

工作條件

1、額定電壓U0/U為3.6/6kV、6/10kV、8.7/10kV。

2、電纜導體的長期允許工作溫度為90℃。

3、電纜的最小彎曲半徑為電纜直徑的6倍。

4、電纜的地線芯必須良好接地。

UYP（MYP）-3.6/6 礦用移動屏蔽橡套軟電纜

5、16-50 GB12972.7-91 移動式地面礦山機械電源連接，環境溫度下限-20℃

6、UYPT（MYPT）-3.6/6 礦用移動金屬屏蔽橡套軟電纜

7、UYPD（MYPD）-3.6/6 礦用移動屏蔽橡套軟電纜

8、移動式地面礦山機械電源連接，環境溫度下限-40℃

9、UYDPT（MYDPT）-3.6/6 礦用移動金屬屏蔽橡套軟電纜

10、UZ（MZ）-0.3/0.5 電鉆用煤礦用電纜

11、2.54 GB12972.8-91 井下電鉆電源連接線，橡皮絕緣，氯丁護套，具有耐油、阻燃和抗沖擊力、抗撕性。

12、UZP（MZP）-0.3/0.5 電鉆用屏蔽煤礦用電纜 2.54 GB12972.8-91 井下電鉆電源連接線，橡皮絕緣，氯丁護套，具有耐油、阻燃和抗沖擊力、抗撕性。

13、UY-（MY）0.38/0.66 礦用移動橡套軟電纜 4-70 GB12972.5-91 井下各種移動采煤設備電源連接線

14、UYP（MYP）-0.38/0.66 0.66級、1.14級礦用移動屏蔽橡套軟電纜 4-70    MZ礦用電鉆電纜 3*4平方電鉆電纜

備注：

1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于100MΩ·km。

2、主線芯屏蔽層的過渡電阻換算到20℃時不高于3kΩ。

3、產品標準：GB12972.8-1991。

4、UZP型電纜,有3根主線芯，一根地線芯和一組控制單元組成（控制單元3芯），成纜后外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。

5、導電線芯：采用鍍錫軟銅線，其性能符合 GB/T3956-1997。

6、絕緣：采用GB7594.2-1987中XJ-00A型橡皮。

7、線芯識別：采用絕緣分色識別，主線芯紅、綠、白。地線黑色，控制線打號碼。

8、絕緣屏蔽：在絕緣表面包覆半導電橡皮。

9、地線：擠包半導電橡皮。

10、成纜：按右向絞合成纜。無控制單元的中心加填芯。

11、護套：采用GB7594.7-1987中XH-03A型橡皮。

12、普通型UZP型成品電纜具有不延燃性能，阻燃型UZP型成品電纜的阻燃性能滿足MT386-1995的要求。

13、電纜標志：電纜表面印有型號、電壓、規格及制造廠名稱。

礦用電鉆電纜導體鍍錫銅絲，絕緣材質是天然丁苯膠，護套是氯丁膠。具有耐油，阻燃和抗沖擊力，抗撕性
